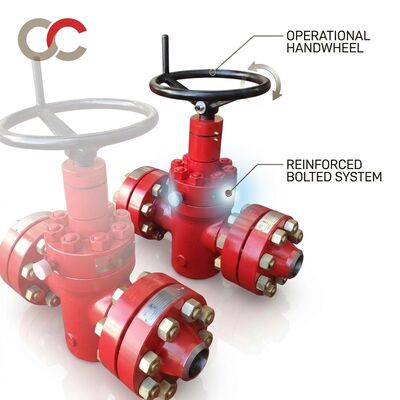

API 6A фланцевая задвижка 2-1/16 дюйма 5000 фунтов на квадратный дюйм PSL3 EE-NL расширяющаяся задвижка с двойным уплотнением

API 6A Фланцевый клапан клапана с скважиной 2-1/16" 5000 PSI

Введение продукта

Этот клапан с фланцевой клапаной API 6A специально разработан для применения на поверхности нефти и газа вверх по течению, включая сборки скважин, рождественские елки, дубильные коллекторы и изоляцию линии потока.Номинальная температура 5000 PSI (34.5 МПа) рабочее давление с требованиями качества PSL3, клапан имеет расширяющуюся конструкцию двойного уплотнения, которая обеспечивает положительную механическую уплотнение как в направлении вверх по течению, так и в направлении вниз по течению.Номинальное отверстие длиной 2-1/16 дюймов с фланцевыми концами API 6BX полностью соответствует спецификациям API 6A 21-го изданияТемпературный класс EE-NL с классом материала EE обеспечивает надежную производительность в кислой среде обслуживания (NACE MR0175) при температурах от -46°C до 121°C.

Ключевые особенности и характеристики

• Расширение дизайна двойных шлюзов:В отличие от обычных клапанов с плоскостью дверей, механизм расширяющейся двери использует клинообразную раздробленную дверь, которая механически расширяется против обоих сидений при закрытии,создание положительного механического уплотнения независимо от давления линииЭта конструкция обеспечивает отказ от утечки даже при низких дифференциальных давлениях.
• Через провод полная скважина:Открытие ворот соответствует полной просветленной трубе при полной открытости, устраняя турбулентность, минимизируя падение давления и позволяя без ограничений выполнять операции с присоединением.
• Уровень качества PSL3:всеобъемлющие требования к качеству, включая 100% объемную НДЭ (UT/RT) всех частей, содержащих давление, испытания на ударах Charpy при минимальной конструктивной температуре,и полная отслеживаемость в соответствии с требованиями API 6A.
• Соответствует требованиям сервиса:Класс материалов EE, соответствующий NACE MR0175/ISO 15156, обеспечивает устойчивость к сульфидному стрессовому крекингу в скважинах, содержащих H2S.
• Инъекционные фитинги для смазки:Интегральные жировые фитинги на сиденье и стволе позволяют смазывать в эксплуатации и вводить герметичное средство для сиденья в чрезвычайных ситуациях без удаления клапана.
• API 6BX Плетенные фланцы:Фланцы кольцевого соединения (RTJ) с кольцевыми уплотнениями BX обеспечивают надежное уплотнение под высоким давлением при полном контакте металл-металл.

Почему выбирать нас?

• Разрешенное оборудование по API 6A:Наше производство имеет активные лицензии на монограммы API 6A и API Q1, регулярно проверяемые Американским институтом нефти на соответствие.
• Полный пакет документации PSL3:Каждый клапан поставляется с полной книгой производственных записей (MRB), включая сертификаты испытаний материалов, отчеты о НДП, схемы испытаний давления и записи о окончательном измерении.
• Газ, испытанный в соответствии с приложением F API 6A:В дополнение к гидростатическим испытаниям оболочки и сиденья, клапаны проходят испытания газового сиденья низкого давления (5-15 PSI воздуха или азота) для проверки герметичного закрытия.
• Глобальная поддержка полевого служения:Инженеры технического обслуживания, доступные для надзора за установкой, поддержки ввода в эксплуатацию и обучения по техническому обслуживанию в местах скважин по всему миру.
• Конкурентоспособные сроки:20-30 рабочих дней стандартной доставки с нашего API-лицензированного завода, значительно быстрее, чем многие американские и европейские производители для сопоставимых продуктов API 6A.

Таблица технических параметров

Частые вопросы

Вопрос: В чем разница между PSL2 и PSL3 для клапанов API 6A?
A: PSL3 требует значительно более строгого контроля качества, включая 100% объемную NDE (UT или RT) всех частей, содержащих давление, испытания на столкновения с витамином Charpy при минимальной конструктивной температуре,и более строгие материально-химические проверки с полной прослеживаемостьюPSL3 обычно специфицируется для критических применений скважин и рождественских деревьев, где последствия отказа являются серьезными.

Вопрос: Могут ли эти клапаны использоваться в H2S (кислый) сервис?
A: Да, класс материала EE с соответствием NACE MR0175/ISO 15156 является стандартом для наших клапанов API 6A.Все части, содержащие давление и регулирующие давление, проходят испытания на твердость (HRC 22 max) для обеспечения устойчивости к сульфидному стрессовому трещину.

Вопрос: Вы предоставляете услуги по проверке третьей стороной?
О: Да, мы координируем работу со всеми крупными сторонними инспекционными агентствами, включая Бюро Веритас, SGS, TUV и DNV, для проверки свидетелей, проверки материалов и окончательной проверки на нашем объекте.Инспекционное агентство может поставить штамп и подписать на всех документах испытаний.
