Беловый герметик кованый стальной шлюз клапан A105 1,5 дюйма 800LB нулевой выброс фланцевый токсичный химический сервис

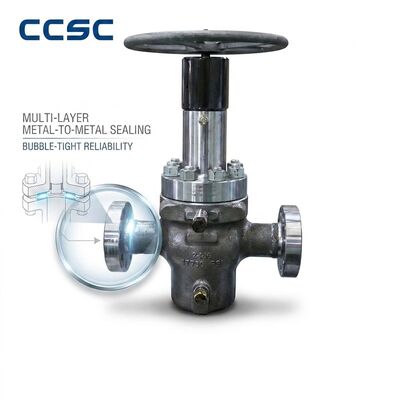

Задвижка из кованой стали с сильфонным уплотнением 1-1/2 дюйма, 800 фунтов

Введение продукта

Эта задвижка из кованой стали с сильфонным уплотнением представляет собой идеальное решение для применений с нулевым уровнем неорганизованных выбросов, где недопустима утечка через шток. Первичное уплотнение штока представляет собой многослойный гидроформованный сильфонный картридж из нержавеющей стали SS316L, который создает герметичный барьер между технологической жидкостью и атмосферой, исключая традиционный путь утечки через сальник. Вторичная графитовая набивка обеспечивает аварийное резервное уплотнение в маловероятном случае выхода из строя сильфона. Этот клапан, рассчитанный на класс 800LB, с корпусом из кованой углеродистой стали A105 и фланцевыми соединениями, идеально подходит для химической обработки токсичных веществ, термомасляных систем, теплоносителей, вакуумной работы и любого применения, где нормы по охране окружающей среды или безопасности требуют нулевых выбросов от штока в соответствии с ISO 15848-1, класс A.

Ключевые особенности и характеристики

• Герметичное сильфонное уплотнение:Многослойный гидроформованный сильфон SS316L обеспечивает 100% герметичное уплотнение штока с нулевыми неорганическими выбросами, протестирован и сертифицирован в соответствии с уровнем герметичности класса A ISO 15848-1. В отличие от обычных сальниковых клапанов, утечка через шток отсутствует на протяжении всего срока службы клапана.
• Многослойная сильфонная конструкция:Трехслойная конструкция сильфона обеспечивает избыточность — даже если в одном слое образуется точечное отверстие, остальные слои сохраняют целостность уплотнения. Многослойная конструкция также обеспечивает лучшую усталостную долговечность по сравнению с однослойными конструкциями.
• Вторичная защитная упаковка:Графитовое уплотнение, нагруженное под нагрузкой, расположенное над сильфоном, действует как независимое резервное уплотнение и включает в себя фонарное кольцо с перепускным соединением для контроля целостности сильфона.
• Срок службы протестирован:Каждая конструкция сильфонного картриджа проходит испытания в течение жизненного цикла, выдерживая более 10 000 полных циклов открытия-закрытия при номинальном давлении и температуре для подтверждения усталостной прочности и долгосрочной надежности.
• Антистатический дизайн:Электрическая непрерывность между штоком и корпусом предотвращает накопление статического электричества, что важно для работы с легковоспламеняющимися жидкостями в соответствии с антистатическими требованиями API 600.
• Индикатор позиции:Встроенный индикатор положения штока обеспечивает четкое визуальное подтверждение открытия/закрытия для обеспечения безопасности оператора.

Почему выбирают нас

• Сертификат ISO 15848-1:Наши клапаны с сильфонным уплотнением прошли независимые испытания и сертифицированы на предмет неорганизованных выбросов в соответствии со стандартом ISO 15848-1, что обеспечивает документальное подтверждение нулевых выбросов в документации по соблюдению экологических требований.
• Собственное производство сильфонов:Мы производим картриджи с сильфонами на нашем собственном предприятии, используя прецизионную технологию гидроформовки, обеспечивая стабильное качество и позволяя изготавливать сильфоны по индивидуальному заказу для особых случаев применения.
• Тестирование гелиевого масс-спектрометра:Каждый сильфонный узел подвергается испытанию на утечку гелием с использованием масс-спектрометра (чувствительность 1*10⁻⁶ мбар·л/с) для проверки целостности герметичного уплотнения перед сборкой клапана.
• Конкурентоспособная совокупная стоимость владения:Хотя первоначальная закупочная цена выше, чем у обычных задвижек, отсутствие необходимости обслуживания уплотнения, снижение потерь продукции и отсутствие экологических штрафов позволяют значительно снизить общие затраты в течение жизненного цикла.
• Инженерная поддержка приложений:Наши инженеры могут проанализировать условия вашего процесса и порекомендовать оптимальный материал сильфона (SS316L, Inconel 625, Hastelloy C276) с учетом требований к температуре, давлению и химической совместимости.

Таблица технических параметров

Часто задаваемые вопросы

Вопрос: Какие области применения оправдывают более высокую стоимость клапана с сильфонным уплотнением?
Ответ: Клапаны с сильфонным уплотнением необходимы там, где утечка через шток недопустима: токсичные химикаты (хлор, аммиак, фосген), теплоносители (термическое масло, Dowtherm), системы высокого вакуума, радиоактивные жидкости в ядерной сфере и любое применение, регулируемое строгими экологическими нормами (EPA, REACH), требующими отсутствия неорганизованных выбросов. Премия за затраты быстро окупается за счет исключения потерь продукции и экономии на обслуживании.

Вопрос: Что произойдет, если сильфон выйдет из строя?
A: В случае выхода из строя сильфона вторичная графитовая набивка, установленная над сильфоном, обеспечивает аварийное уплотнение. Фонарное кольцо с перепускным соединением позволяет операторам обнаруживать неисправность сильфона посредством контроля давления или визуального осмотра перепускного отверстия, что позволяет проводить плановые остановки для технического обслуживания, а не аварийный ремонт.

Вопрос: Подходят ли клапаны с сильфонным уплотнением для работы с паром?
О: Да, сильфоны SS316L подходят для насыщенного и перегретого пара до 425°C. Для температур пара выше 425°C мы рекомендуем материал сильфона Inconel 625, который сохраняет усталостную прочность при повышенных температурах. При запросе укажите параметры пара.
