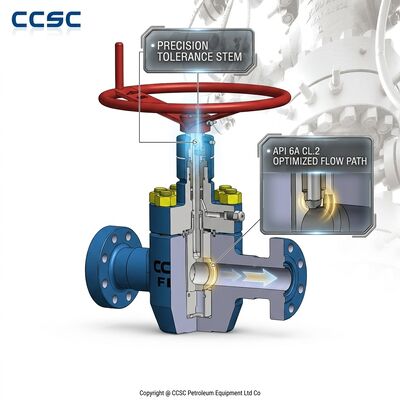

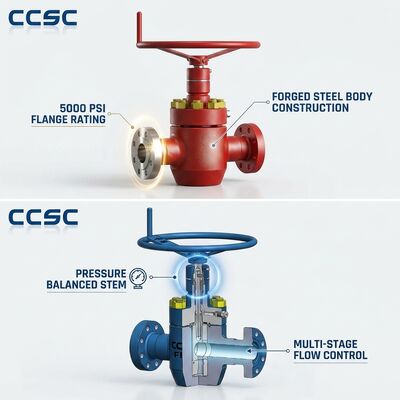

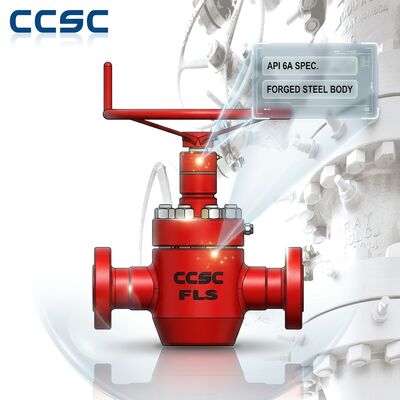

Крупногабаритный проходной задвижка API 6A 7 1/16 дюйма, полнопроходной, самоуплотняющийся, двунаправленный, трубопроводный класс

Широкопроходной проходной шиберный задвижка API 6A CCSC представляет собой полнопроходный клапан с уплотнением крышки, разработанный для высокопроизводительных скважин, систем трубопроводных манифольдов и поверхностных поточных применений, требующих минимальных потерь давления и беспрепятственного прохода инструмента. Предлагаемый в номинальных размерах от 7-1/16 дюйма до 11 дюймов, клапан сохраняет полный внутренний диаметр потока по всей задвижке, поэтому отсутствуют полости, карманы или выступы, где могут накапливаться песок, воск, мусор или гидратные частицы. Конструкция полностью соответствует API 6A и следует проверенной конфигурации FLS с проходным каналом, которую промышленность принимает десятилетиями для суровых условий эксплуатации.

Поскольку проход полностью свободен в открытом положении, широкопроходный шиберный задвижка является предпочтительным запорным устройством на линиях, которые должны подвергаться очистке поршневыми устройствами (пиггинг), калибровке или инспекции без вывода клапана из эксплуатации. Двунаправленная система уплотнения металл по металлу обеспечивает надежное перекрытие в любом направлении потока, а уплотнение крышки, активируемое давлением, обеспечивает герметичность соединения корпуса по мере роста давления в линии при закрытии. Редукторные приводы устанавливаются в стандартной комплектации на более крупные размеры, чтобы снизить усилие при эксплуатации и обеспечить точное, контролируемое открытие и закрытие клапана.

• Настоящее полнопроходное отверстие: проход клапана соответствует внутреннему диаметру трубопровода для беспрепятственного потока, низкого перепада давления и полного пиггинга.
• Проходной шиберный задвижка: гладкая цельная задвижка полностью убирается в полость крышки, не оставляя препятствий на пути потока.
• Большой диапазон диаметров: доступен в размерах 7-1/16 дюйма, 9 дюймов и 11 дюймов для систем высокоскоростной транспортировки нефти и газа.
• Двунаправленное уплотнение: задвижка и седло с уплотнением металл по металлу обеспечивают герметичное перекрытие против давления с любого направления.
• Крышка с уплотнением давлением: кованая конструкция корпуса с уплотнением, активируемым давлением, подходит для трубопроводных работ под высоким давлением и с высокой цикличностью.
• Редукторный привод в стандартной комплектации: низкое усилие при эксплуатации на больших проходах с индикацией положения клапана на подъемном штоке.
• Эффективная геометрия потока: устойчивый к эрозии поток, который защищает зону уплотнения от добываемого песка и абразивных сред.

Широкопроходной проходной шиберный задвижка применяется на высокопроизводительных фонтанных арматурах, системах магистральных трубопроводов, станциях запуска и приема поршней, погрузочных терминалах танкеров и системах транспортировки попутно добываемой воды, где обязательны полнопроходный поток и возможность пиггинга. Он также широко используется на экспортных газопроводах, требующих периодической инспекции интеллектуальными поршнями, поскольку свободный проход позволяет инспекционным инструментам проходить через клапан без его демонтажа с линии. Клапан одинаково хорошо подходит для наземных сборных станций и морских верхних трубопроводов, а конфигурация большого диаметра снижает скорость потока, что уменьшает эрозию и продлевает срок службы уплотнительных поверхностей.

Широкопроходные клапаны изготавливаются со строгим контролем качества ковки корпуса, реакции на термообработку и проверки размеров геометрии полного прохода. Каждый клапан проходит гидростатические испытания корпуса и седла в обоих направлениях, с опциональными испытаниями герметичности газового уплотнения для критически важных применений, и все результаты испытаний записываются по серийному номеру клапана. Для экспортной отгрузки клапан очищается, сушится и обрабатывается антикоррозионным маслом, фланцевые концы закрываются стальными или пластиковыми протекторами, а узел закрепляется в усиленном фанерном экспортном ящике с защитой привода от повреждений при транспортировке. Полная документация по качеству, включая сертификаты на материалы, записи о сварке и отчеты о проверке размеров, поставляется с каждым заказом.
