Фланцевый регулируемый игольчатый дроссельный клапан API 6A, 2 1/16 дюйма, 10000 фунтов на квадратный дюйм, кованая легированная сталь, тримовый дроссельный коллектор EE

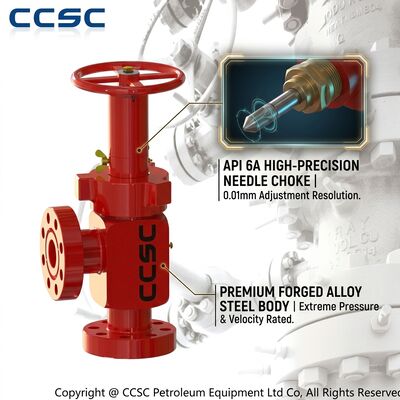

Фланцевый регулируемый игольчатый дроссельный клапан CCSC представляет собой устройство регулирования расхода API 6A, разработанное для точного регулирования стоков скважины в штуцерном манифольде, испытаниях скважин и обслуживании добычи. В клапане используется корпус из кованой легированной стали с фланцевыми торцевыми соединениями и игольчатый стержень из нержавеющей стали, который перемещается в сменное седло для контроля проходного сечения с превосходным разрешением. Каждый блок изготавливается в соответствии с практикой проектирования API 6A и API 16C, при этом полный триммер потока построен на компонентах из карбида вольфрама, которые противостоят режущему действию добываемого песка и высокоскоростной жидкости.

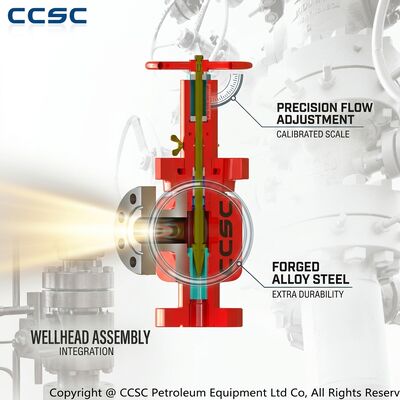

Конструкция игольчатого типа дает оператору простую и предсказуемую взаимосвязь между положением маховика и расходом, а механически обработанная индикаторная шкала на крышке всегда показывает точное открытие. Это делает фланцевый дроссельный клапан особенно популярным для операций по испытанию скважин, где расход должен проходить через ряд известных положений, при этом сепаратор и измерительное оборудование контролируются. Корпус клапана предназначен для фланцевой установки на штуцерные манифольды, что позволяет быстро снять весь триммер в сборе для проверки, не повреждая трубопровод манифольда.

• Фланцевые торцевые соединения:Фланцевая конструкция с кольцевым соединением напрямую сочетается со стандартными выпускными отверстиями дроссельного коллектора API 6A для надежной установки без утечек.
• Точная регулировка иглы:Игольчатый шток с тонкой резьбой обеспечивает небольшие постепенные изменения расхода для точного контроля испытания скважины.
• Накладка из карбида вольфрама:Игла с твердосплавным наконечником и твердосплавное седло выдерживают абразивные частицы и высокие перепады давления без быстрой эрозии.
• Корпус из кованой легированной стали:Однородная структура поковки обеспечивает надежную защиту от давления для тяжелых условий эксплуатации.

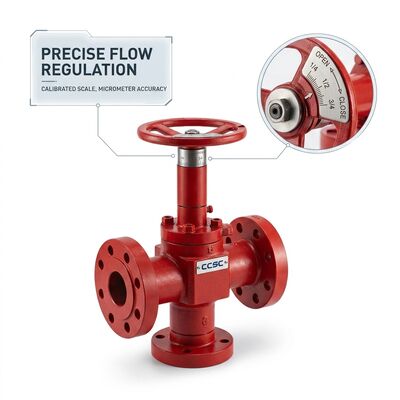

• Масштаб индикатора:четко обозначенная шкала открытия на капоте показывает положение клапана и помогает воспроизвести точные контрольные точки.
• Сменная отделка:Игла и седло в сборе заменяются в полевых условиях и совместимы с основными моделями чоков промышленного назначения.
• Конструкция, не требующая особого ухода:Простая внутренняя геометрия и доступная крышка позволяют осуществлять быстрый осмотр и замену обрезки между работами.

Фланцевый регулируемый игольчатый дроссельный клапан применяется на штуцерных манифольдах для бурения, штуцерных манифольдах для испытаний скважин, эксплуатационных крыльевых манифольдах и нагнетательных трубопроводах, где требуется точный контроль скорости. Типичные обязанности включают в себя программы тестирования пласта, для которых требуется последовательность стабилизированных дебитов, распределение газлифта, где каждая скважина требует отдельной точки регулировки, и системы закачки воды, которые должны защищать пласт от скачков давления. Фланцевое соединение позволяет легко интегрировать клапан в испытательные комплекты, смонтированные на раме, а компактный кованый корпус обеспечивает небольшую занимаемую площадь коллектора даже при высоких номинальных давлениях.

CCSC выполняет полную серию испытаний на каждом фланцевом дроссельном клапане, включая гидростатические испытания корпуса, испытания на герметичность седла и проверку противодавления в соответствии с требованиями API 6A. Сертификаты материалов, записи о термообработке и отчеты о проверке размеров составляются для отслеживания, а перед сборкой отделка из карбида вольфрама проверяется на качество поверхности. Затем клапаны очищаются, защищаются ингибитором коррозии, оснащаются защитными фланцами и отправляются в прочном фанерном экспортном ящике. Могут быть организованы сторонние проверки и специальные пакеты документации, отвечающие требованиям крупных нефтяных компаний.
