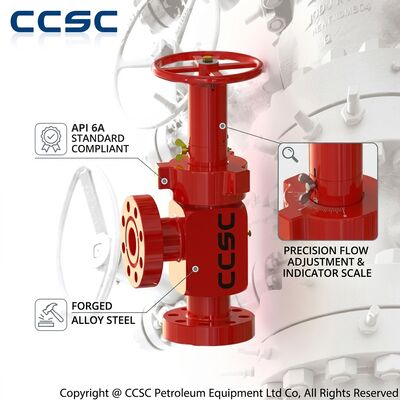

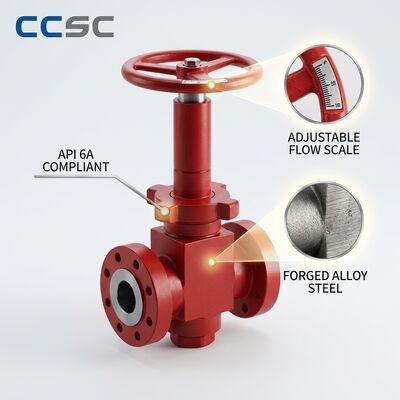

Регулируемый дроссельный клапан с гидравлическим приводом API 6A, дистанционное управление потоком, 10000 фунтов на квадратный дюйм, отказоустойчивая обратная связь по положению

Регулируемый штуцерный клапан CCSC с гидравлическим приводом обеспечивает дистанционное, повторяемое управление потоком в устьевых и штуцерных манифольдах, где ручная регулировка нецелесообразна или небезопасна. Клапан сочетает в себе проверенный регулируемый дроссель игольчатого типа с гидравлическим приводом, который точно позиционирует шток в соответствии с сигналом управления, позволяя изменять открытие дросселя с удаленной панели, контроллера процесса или системы аварийного отключения. Узел изготовлен в соответствии со стандартами API 6A и API 16C и доступен с конфигурациями привода безопасного открытия или безопасного закрытия, что соответствует философии безопасности установки.

Поскольку привод приводится в действие гидравлической энергией, а не вручную, дроссель можно регулировать, когда коллектор находится под полным рабочим давлением, не подвергая персонал воздействию зоны высокого давления. Встроенный датчик обратной связи по положению сообщает фактическое положение штока в диспетчерскую, поэтому оператор всегда знает истинное открытие дросселя, а не полагается на предполагаемое значение. Такое сочетание дистанционного управления и обратной связи по положению делает клапан важным компонентом современных автоматизированных систем испытания скважин и оптимизации добычи.

• Гидравлическое дистанционное управление:плавное и мощное позиционирование штока за счет гидравлического давления питания от 1500 до 3000 фунтов на квадратный дюйм.
• Безопасная конфигурация:доступны в вариантах безопасного закрытия или безопасного открытия с пружинным возвратом для конкретной логики безопасности установки.
• Обратная связь по позиции:Датчик линейного положения дает системе управления измерение открытия дросселя в реальном времени.
• Готовый интерфейс ESD:Привод реагирует непосредственно на сигналы аварийного отключения для быстрой изоляции скважины по требованию.
• Проверенная обрезка иглы:Игла и седло из карбида вольфрама обеспечивают точный контроль потока и устойчивость к эрозии при высоких перепадах давления.
• Корпус из кованой легированной стали:Оболочка, находящаяся под давлением, изготовлена ​​из качественных поковок с полной отслеживаемостью материала.
• Ручное переопределение:Ручной дублер позволяет осуществлять локальное управление во время ввода в эксплуатацию или при отсутствии гидравлической энергии.

Регулируемый дроссельный клапан с гидравлическим приводом предназначен для устьев скважин на необслуживаемых платформах, удаленных береговых объектов, автоматических штуцерных манифольдов и технологических объектов, где поток необходимо регулировать из центральной диспетчерской. Он используется в схемах оптимизации добычи, которые непрерывно регулируют штуцер для поддержания целевого устьевого давления, в узлах измерения многофазного потока, требующих быстрого реагирования на изменение условий потока, а также в системах нагнетания, защищающих пласты от скачков давления. Клапан одинаково полезен при испытаниях скважин, где программа замены штуцеров выполняется автоматически, а инженеры удаленно контролируют работу сепаратора.

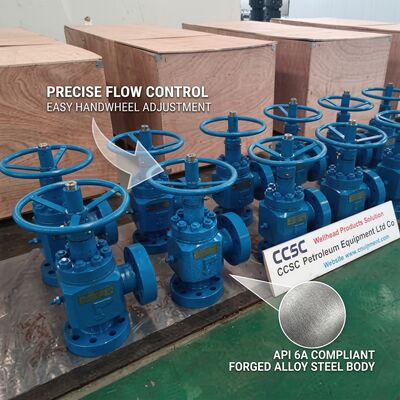

Каждый дроссельный клапан с гидравлическим приводом подвергается полному испытанию под давлением корпуса и трима клапана вместе с функциональными испытаниями привода, включая проверку хода, время срабатывания отказоустойчивости и калибровку обратной связи по положению. Сертификаты испытаний выдаются с указанием серийного номера и сохраняются вместе с документацией на материалы всего устройства. Перед экспортом из клапана сливают испытательную жидкость, порты привода закупоривают, а узел защищают от влаги и механических повреждений в специально построенном фанерном ящике. CCSC поддерживает оборудование установочными чертежами, документацией по гидравлическим схемам и руководством по вводу в эксплуатацию интерфейса системы управления.
