Кованый стальной встроенный чековый клапан API 6A 15000psi Hammer Union Type Design for Oilfield

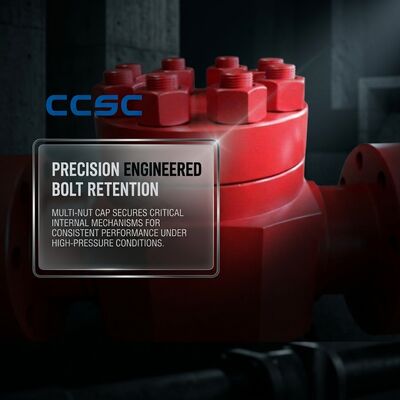

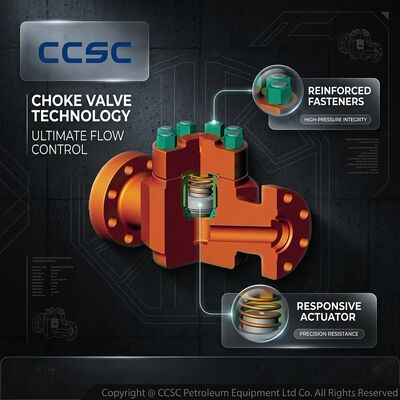

Вставной обратный клапан из кованой стали с верхним входом — это премиальное устройство для предотвращения обратного потока, разработанное специально для работы в условиях высокого давления в нефтегазовой отрасли, где целостность системы и быстрый доступ для обслуживания являются критически важными эксплуатационными требованиями. В отличие от обычных обратных клапанов с боковым входом или межфланцевых обратных клапанов, которые требуют полного снятия с трубопровода для внутреннего осмотра или ремонта, конструкция с верхним входом обеспечивает полный доступ ко всем внутренним компонентам, включая захлопку, седловое кольцо, ось шарнира и уплотнительные поверхности, через верхнее отверстие крышки без нарушения сварных соединений корпуса клапана или соединений молотковых муфт. Этот обратный клапан, изготовленный из высокопрочной кованой легированной стали в полном соответствии со спецификациями API 6A, рассчитан на рабочее давление до 15 000 фунтов на квадратный дюйм и широко применяется в системах разрывных манифольдов, цементировочных линиях, установках для испытаний скважин и напорных линиях высокого давления, где надежное предотвращение обратного потока напрямую влияет на безопасность персонала и защиту оборудования. Кованая конструкция обеспечивает превосходную однородность зернистой структуры, ударную вязкость и устойчивость к усталости, вызванной давлением, по сравнению с литыми аналогами, что делает этот клапан окончательным выбором для циклической работы под высоким давлением в добывающих нефтегазовых операциях.

• Конструкция с верхним входом для обслуживания на месте: Все внутренние компоненты, включая узел захлопки, седловое кольцо, механизм шарнира и уплотнительные элементы, доступны для осмотра и замены через верхнее отверстие крышки без отсоединения корпуса клапана от трубопровода, что значительно сокращает время простоя на техническое обслуживание в удаленных полевых условиях.

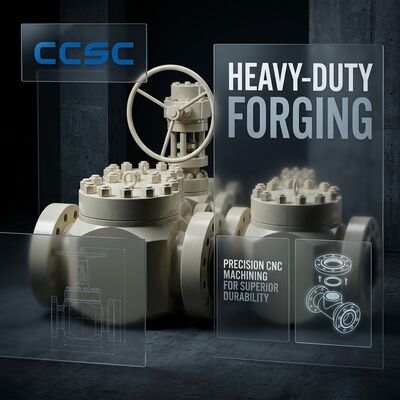

• Конструкция из кованой легированной стали: Корпус клапана, крышка и все компоненты, находящиеся под давлением, изготовлены из кованой легированной стали с полной прослеживаемостью материалов, обеспечивая исключительные механические свойства, включая высокие значения ударной вязкости по Шарпи и устойчивость к растрескиванию, вызванному водородом, в средах с сероводородом.
• Механизм быстрого закрытия захлопки: Конструкция захлопки с пружинным приводом обеспечивает надежное уплотнение в течение миллисекунд после изменения направления или прекращения потока, предотвращая гидроудары и защищая насосы, компрессоры и вращающееся оборудование, расположенные выше по потоку, от повреждений обратным потоком.
• Соединения молотковых муфт Fig1502: Стандартные соединения молотковых муфт на входе и выходе обеспечивают быструю сборку и разборку без сварки или затяжки болтов фланцев, что идеально подходит для временных трубопроводов, комплектов для гидроразрыва пласта и операций по испытанию скважин, требующих частой переконфигурации.
• Сертификация API 6A с соответствием NACE: Изготовлен и испытан в соответствии с требованиями API 6A 21-го издания, с возможностью поставки материалов, соответствующих NACE MR0175 / ISO 15156, для применений в средах с сероводородом.
• Четкое указание направления потока: Постоянно отлитая стрелка направления на внешней стороне корпуса клапана обеспечивает однозначное руководство по ориентации при установке, исключая риск обратной установки, которая сделает функцию обратного клапана неработоспособной.
• Прочная конструкция шарнира и оси: Увеличенный штифт шарнира и ось прецизионно обработаны и закалены для выдерживания повторяющихся ударных нагрузок и вибраций, характерных для работы напорных насосов высокого давления с возвратно-поступательным движением.

Вставной обратный клапан из кованой стали с верхним входом специально разработан для трубопроводов высокого давления, где требуется быстрый доступ для обслуживания и абсолютное предотвращение обратного потока. Основные области применения включают напорные линии манифольдов гидроразрыва пласта, где параллельно работают несколько насосов высокого давления, и отказ или остановка одного насоса не должны допускать обратного потока из общего напорного коллектора, напорные линии цементировочных установок высокого давления, обеспечивающие однонаправленный поток суспензии во время первичных и ремонтных цементировочных операций, наземные комплекты для испытаний скважин, где необходимо надежно предотвратить обратный поток добываемых флюидов под высоким давлением к испытательным сепараторам и измерительному оборудованию, а также насосные установки для гибких труб, требующие компактной встроенной защиты обратного клапана на выходе насоса высокого давления. Конструкция с верхним входом особенно ценится на морских платформах и буровых установках, где ограниченное пространство затрудняет снятие корпуса клапана, а возможность обслуживания внутренних компонентов через верхнюю крышку при сохранении корпуса, приваренного на месте, значительно сокращает количество подъемов крана и требования к такелажу. Этот обратный клапан также полностью взаимозаменяем с моделями обратных клапанов FMC Weco с верхним входом, предоставляя операторам экономически эффективное решение OEM-альтернативы, которое сохраняет полную совместимость размеров и характеристик с существующей инфраструктурой трубопроводов с молотковыми муфтами.

Каждый вставной обратный клапан из кованой стали с верхним входом проходит комплексные испытания под давлением в соответствии с требованиями API 6A перед отгрузкой, включая гидростатические испытания корпуса под давлением 22 500 фунтов на квадратный дюйм и проверку герметичности седла при низких и высоких перепадах давления. На все уплотнительные поверхности наносится противозадирная смазка, а на соединения устанавливаются защитные колпачки для резьбы и заглушки для отверстий муфт для предотвращения загрязнения и механических повреждений во время транспортировки. Стандартная экспортная упаковка состоит из прочных фумигированных фанерных ящиков с формованной пеной для внутренней амортизации, влагопоглотителями и этикетками с индикаторами удара. Полные пакеты документации, включая сертификаты испытаний материалов, отчеты о ковке, графики гидростатических испытаний, записи неразрушающего контроля и сертификаты соответствия API 6A, сопровождают каждую отгрузку клапана, обеспечивая полную прослеживаемость от сырья до окончательной инспекции.
