Обратный клапан в стиле флэппер высокого давления API 6D 15000psi с кованым корпусом, внутренним доступом для бурения

Клапан обратный захлопчатый высокого давления типа Flapper является критически важным компонентом безопасности в буровых манифольдах и системах контроля скважин, где мгновенное предотвращение обратного потока может означать разницу между контролируемыми операциями и катастрофическим отказом оборудования. Этот обратный клапан, сертифицированный по API 6A, использует пружинный механизм закрытия захлопки, который реагирует на прекращение или изменение направления потока в течение миллисекунд, захлопывая захлопку на прецизионно обработанное седло, прежде чем обратный поток сможет развить разрушительную скорость или скачки давления. Рассчитанный на непрерывную работу при рабочем давлении 15 000 фунтов на квадратный дюйм с проверкой гидростатическим давлением при 22 500 фунтов на квадратный дюйм, этот клапан изготовлен из кованой легированной стали, выбранной за ее исключительное сочетание предела текучести, ударной вязкости и стойкости к растрескиванию под действием сероводорода в средах с сероводородной коррозией, соответствующей NACE MR0175. Конструкция с верхним входом позволяет проводить полный внутренний осмотр и замену компонентов, включая пластину захлопки, узел оси шарнира, седло и все уплотнительные элементы, через верхнее отверстие крышки, в то время как корпус клапана остается жестко соединенным с трубопроводной системой с помощью соединений молоткового типа Fig1502, что превращает многочасовую операцию по техническому обслуживанию в процедуру, измеряемую минутами.

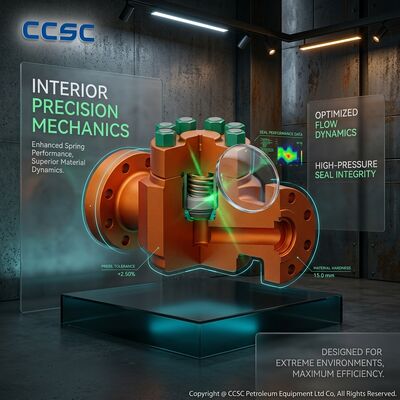

• Пружинный механизм закрытия захлопки: Подпружиненный торсионной пружиной механизм захлопки обеспечивает положительное усилие уплотнения, не зависящее от давления жидкости, гарантируя надежное закрытие даже при дифференциальных давлениях, близких к нулю, где конструкции захлопок, работающих только под действием силы тяжести, могут не обеспечить правильное прилегание к уплотнительной поверхности.

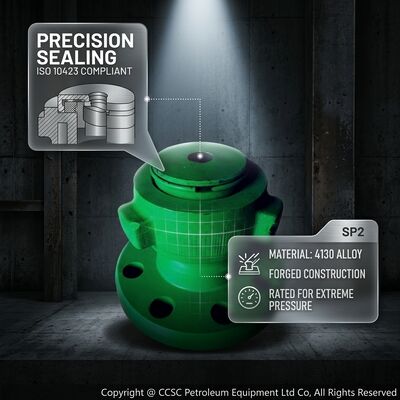

• Корпус и крышка из кованой легированной стали: Изготовлены из кованой легированной стали премиум-класса с полной документацией по термообработке и испытаниями на ударную вязкость по Шарпи при минимальной расчетной температуре, обеспечивая структурную целостность, требуемую условиями эксплуатации высоконапорных буровых манифольдов.
• Взаимозаменяемость с конструкцией FMC Weco: Разработаны как прямая замена по размерам и характеристикам установленным моделям обратных клапанов OEM, что обеспечивает бесшовную интеграцию в существующие трубопроводные системы с молотковыми соединениями без переходных патрубков или модификаций на месте.

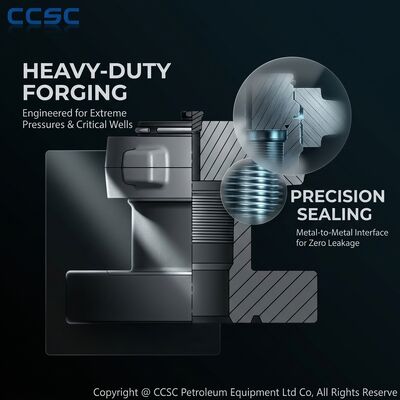

• Контакт седла металл по металлу: Уплотнительная поверхность захлопки и седла использует прецизионно притертые металлические поверхности, которые сохраняют целостность при повышенных температурах, где эластомерные уплотнения деградируют, с возможностью установки мягких уплотнений для применений, требующих герметичного закрытия при низких дифференциальных давлениях.
• Встроенная маркировка стрелкой направления потока: Выпуклая стрелка направления, отлитая непосредственно в поковке корпуса клапана, обеспечивает постоянное, недвусмысленное руководство по ориентации при установке, которое не может быть удалено, закрашено или неправильно прочитано в полевых условиях с ограниченной видимостью.
• Полнопроходной поток: Диаметр внутреннего проходного канала соответствует диаметру соединительной трубы по всему корпусу клапана, исключая ограничения потока, образование турбулентности и зоны с высокой скоростью, склонные к эрозии, которые ускоряют износ компонентов при работе с абразивными жидкостями.
• Заменяемые в полевых условиях внутренние компоненты: Все изнашиваемые компоненты, включая узел захлопки, седло, ось шарнира, ось фиксатора и уплотнительные кольца, спроектированы как индивидуально заменяемые детали, поставляемые в виде комплектов запасных частей для быстрой полевой модернизации без специального инструмента.

Обратный клапан высокого давления типа Flapper стратегически используется во всем спектре высоконапорных нефтепромысловых насосных операций и операций по контролю скважин. Основные сценарии применения включают напорные линии буровых манифольдов, где несколько буровых насосов подают жидкость в общий стояк, и остановка одного насоса должна мгновенно изолировать неработающий насос от находящегося под давлением общего коллектора для предотвращения повреждения от обратного вращения, напорные линии цементировочных агрегатов, обеспечивающие однонаправленный поток цементного раствора во время первичного цементирования обсадной колонны, цементирования под давлением и цементирования пробок, системы манифольдов дросселирования и глушения на буровых установках, где обратные клапаны в линии глушения предотвращают неконтролируемый приток пластовой жидкости через контур глушения во время событий контроля скважины, и высоконапорные установки для стимуляции скважин во время операций гидроразрыва и кислотной обработки. Механизм типа Flapper особенно хорошо подходит для применений, связанных с жидкостями, содержащими взвешенные твердые частицы или проппант, поскольку вращательное движение захлопки при открытии и полнопроходной поток минимизируют щели и мертвые зоны, где могут накапливаться частицы и мешать закрытию клапана, что является распространенным режимом отказа шаровых и подъемных обратных клапанов, подвергающихся воздействию жидкостей для гидроразрыва, содержащих проппант. Этот обратный клапан также широко используется в линиях отвода сепараторов газа из бурового раствора, для защиты от обратного потока в системах сжигания и в линиях нагнетания насосов для повторного закачивания пластовой воды, где надежный однонаправленный контроль потока напрямую поддерживает цели соблюдения экологических норм и эксплуатационной безопасности.

Каждый обратный клапан высокого давления типа Flapper подвергается строгой программе проверки качества, превосходящей минимальные требования к инспекции API 6A. Каждый клапан проходит испытания на герметичность корпуса гидростатическим давлением, в 1,5 раза превышающим номинальное рабочее давление, испытания на герметичность при низком давлении газа для подтверждения герметичности захлопки и седла при дифференциальном давлении, близком к нулю, испытания на герметичность при высоком давлении газа при полном номинальном дифференциальном давлении и проверку функционального цикла для подтверждения стабильной работы захлопки в течение десяти полных циклов открытия-закрытия. Внешние поверхности защищены консервирующим покрытием, ингибирующим коррозию, а все резьбовые и уплотнительные поверхности снабжены защитными колпачками и заглушками. Экспортная упаковка использует фумигированные фанерные ящики, сертифицированные по ISPM 15, с индивидуально вырезанными пенопластовыми вставками, пакетами с осушителем и индикаторами влажности. Полная документация сопровождает каждую поставку, включая отчеты об испытаниях материалов с полной прослеживаемостью химических и механических свойств, сертификацию поковок, записи о термообработке, отчеты о неразрушающем контроле, графики гидростатических испытаний и испытаний газом, а также сертификаты соответствия продукции API 6A. CCSC PETROLEUM EQUIPMENT CO.,LTD стремится производить обратные клапаны, обеспечивающие надежную защиту от обратного потока в самых требовательных высоконапорных нефтепромысловых насосных операциях и операциях по контролю скважин по всему миру.
