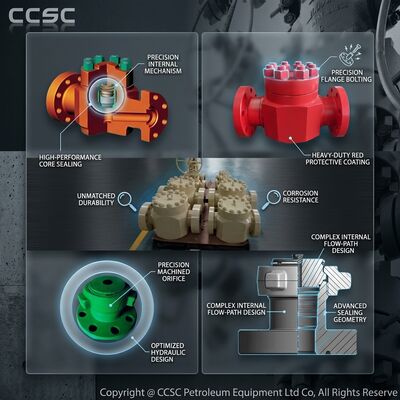

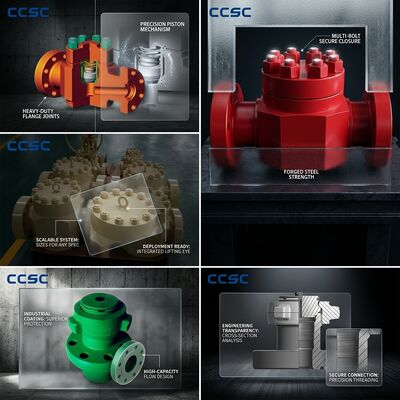

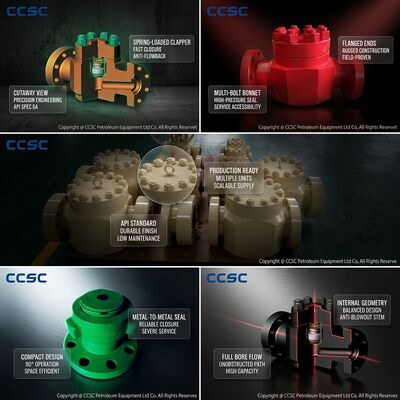

Муфтовое обратное клапанное соединение API 6A, рис. 1502, с торцевым соединением 15000 psi, кованая сталь для операций гидроразрыва пласта

Встроенный чековый клапан Hammer Union с концами фиг. 1502 специально разработан для высокой интенсивности гидравлического разрыва, цементирования,и испытания скважин, где быстрое развертываниеВ отличие от фланцевых редукционных клапанов, требующих натяжения болта, замены уплотнителей,и управляемость с помощью крана для каждого цикла подключения и отключения, конструкция с помощью молотного соединения позволяет без инструмента настраивать и разрывать с помощью стандартных ключей с молотком, сокращая время установки для полного высокоточного перекачивания от часов до минут.Этот сертифицированный по API 6A контрольный клапан оснащен корпусом из кованой сплавной стали, рассчитанной на 15,000psi непрерывное рабочее давление, механизм закрытия клапан с подкреплением пружины, который предотвращает обратный поток в течение миллисекунд после отключения насоса,и конфигурация верхнего входа капота, которая позволяет полностью обслуживать внутренние компоненты без удаления корпуса клапана из трубопроводной сети "hammer union"Концавые соединения молотного соединения фиг.1502 как на входе, так и на выходе используют стандартный в отрасли крылатый гайка и конструкцию Acme с заменяемыми уплотнениями губ.обеспечивая самонаполняющийся энергией метло-металл уплотнитель давления, который увеличивает эффективность по мере повышения давления системы, основополагающее преимущество безопасности в операциях сверхвысокого давления, где целостность соединения напрямую влияет на защиту персонала и охрана окружающей среды.

• Рисунок 1502 Быстрые соединения Hammer Union:Стандартные в отрасли соединения с помощью молотков и заменяемых уплотнителей позволяют быстро настраивать, проверять давление и разрывать без болтов, сварки,или специальное оборудование с крутящим моментом, резко сокращая непроизводительное время при развертывании и развертывании гидроразрывов.
• Корпус высокого давления из кованой сплавной стали:Конструкция корпуса из вакуумной сплавной стали исключает пористость, включения и структурные несоответствия, присущие корпусам отливных клапанов.обеспечивая металлургическую целостность, необходимую для циклической службы давления при 15,000psi с типичной скоростью откачки более 100 баррелей в минуту.
• Миллисекундная реакция закрытия клапанчика:Торсионный пружинный клапан начинает закрываться, мгновенный поток вперед прекращается или попытки обратного движения прекращаются, достигая полного контакта сиденья металл-металл в течение примерно 50 миллисекунд.эффективно предотвращая повреждение водяного молотка и обратного вращения, которое разрушает незащищенные центробежные насосы и концы жидкости насоса с положительным смещением.
• Полная взаимозаменяемость с OEM-дизайнами:Проектировано с одинаковыми размерами оболочки, номиналом давления и спецификациями конца соединения, как ведущие OEM-модели сварных клапанов,позволяет осуществлять прямую замену без модификации трубопроводов, адаптерные катушки, или переоборудование существующих высокоточных линий потока.
• Доступ к службе верхнего входа:Удаление верхнего сегмента удерживания капота и крышки тела обеспечивает полный доступ к комплектации клапанов, механизму петли, кольцу сиденья и всем внутренним уплотнительным поверхностям для проверки, очистки,и замена компонента, в то время как корпус клапана остается надежно соединенным с системой трубопроводов молотка..
• Дизайн пути потока с устойчивостью к пропанту:Полностворчатый проходный канал с гладкими внутренними контурами устраняет карманы, канавы и зоны застоя, где накапливаются трещины песка и керамический пропант,предотвращение накопления, которое вызывает помехи в сидении клапанов и утечку вентиля в обычных конструкциях.
• Универсальная направленная маркировка установки:Повышенная стрелка направления потока, сформированная в корпусе клапана, обеспечивает постоянное, надежное руководство установки, видимое при любых условиях освещения и не подвергаемое воздействию краски, покрытий,Коррозия, или поверхностного износа за годы полевой службы.

Встроенный контрольный клапан Hammer Union с соединениями на фиг.1502 является стандартным устройством для предотвращения обратного потока для мировой отрасли услуг насоса высокого давления.применяется там, где несколько насосов высокой мощности спускаются в общий коллектор и целостность изоляции насоса не подлежит обсуждению.Основные сценарии применения включают операции гидравлического разрыва, в которых флоты от 2500 до 5 000 единиц.000 лошадиных сил, работающие параллельно при давлениях, превышающих 10,000psi, with each pump protected by a dedicated check valve at its discharge connection to the frac manifold to prevent catastrophic reverse flow if a pump fluid end fails or a power end seizes during the high-pressure stimulation treatment. Additional critical applications include cementing unit high-pressure discharge lines where backflow of cement slurry into the pump would result in solidified cement within the fluid end requiring complete pump disassembly, комплекты поверхностного оборудования для испытаний скважин, в которых производимые углеводороды под давлением формирования должны быть положительно предотвращены от потока обратно к испытательному сепаратору и системе флакера,и изоляция от давления катушек катушек, где контрольные клапаны в нижней сборке отверстий предотвращают попадание жидкости скважины в катушку при обратном давлении. The hammer union design is specifically valued in mobile pumping service operations where equipment is continuously transported between well locations and the speed and simplicity of hammer union make-up versus flanged connections directly impacts the number of fracturing stages that can be completed per day, ключевой экономический двигатель в программах развития нетрадиционных ресурсов.

Each Hammer Union Inline Check Valve is manufactured under an ISO 9001 certified quality management system and subjected to a comprehensive pressure testing and inspection program exceeding minimum API 6A requirementsИспытания включают гидростатическое испытание давления на оболочке при 22,500 psi с нулевым критерием приемлемости утечки,Испытание утечки газового сиденья при низком давлении и при полном номинальном дифференциальном давлении с использованием азотной испытательной среды, а также проверка функционального цикла в течение десяти полных циклов открытия и закрытия с повторным испытанием утечки сиденья.Профили нитей и нитей проверяются калиброванными кольцевыми и розеткамиНа внешних поверхностях применяется защитное фосфатное покрытие с ржавчиной масляной пленкой.и пробки для отверстий перед ломкойЭкспортная упаковка использует ISPM 15 сертифицированные тяжелые лотки из фанеры с специально сформированными полиэтиленовыми пенными вставками и промышленными упаковками с осушителем.Полный пакет документации включает сертификаты испытаний материалов с полным химическим анализом и отчетами о механических свойствах, подделка сертификации с отслеживаемостью тепловой партии, записи неразрушающей экспертизы, включая отчеты об инспекции ультразвуковых и магнитных частиц,гидростатические и газовые диаграммы испытаний с электронным учетом данных, сертификаты монограмм API 6A, и подробные спецификации крутящего момента установки для соединений с молотком.LTD посвящена предоставлению молотка союза чековых клапанов, которые обеспечивают постоянную, надежная защита обратного потока в самых требовательных приложениях высокого давления для насосов в мировой отрасли нефтедобывающих услуг.
